バッテリーの不良ついて3（株式会社３R）
(youtubeやネットの検索にもない事実)

・交換後起動しない・・・あり得ません
・使用中　突然電源が落ちる・・・あり得ません
・使用中　60％から0になる・・・あり得ません

当社から出荷の際は　全部テスターで3.7V以上の電圧があることを確認して
発送してます。3.7Vは充電量は少ないですが　交換後に起動できる最低の充電量
です。電池自体が　使用中に電源が落ちたり　60％から0になることはありません。
原因はすべて　コネクターの破損のため　起動しない、正常にチップ情報を表示
していないために起こります。

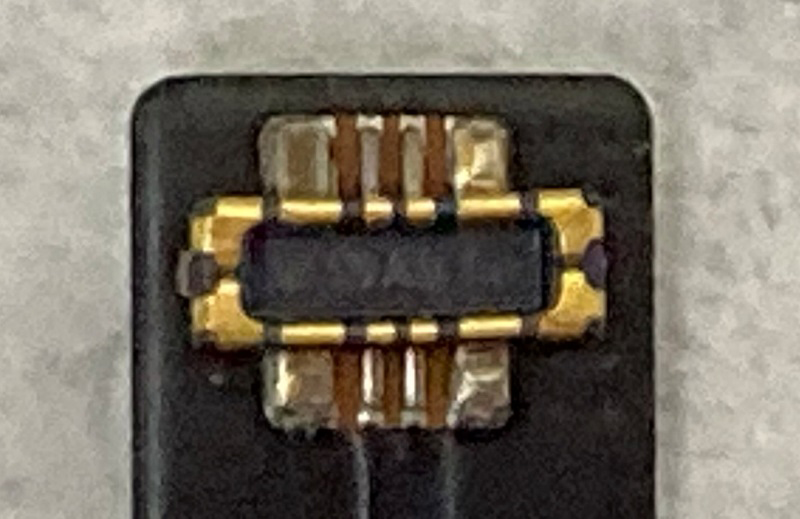

コネクタの破損　下の写真は　数千～数万のバッテリーの交換実績のある　修理業者様から
①バッテリーの初期不良で正常に動作しないとクレームがあり　そのバッテリーのコネクターを

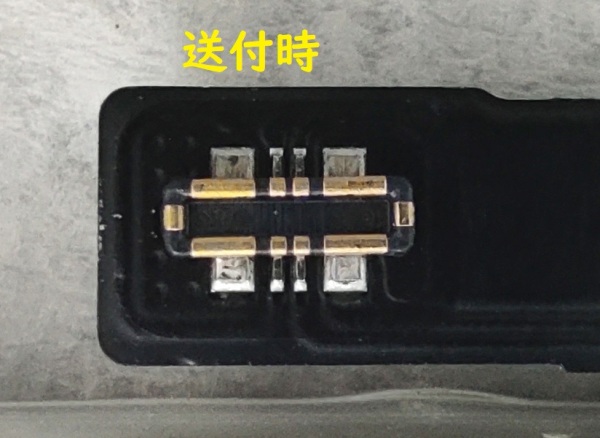

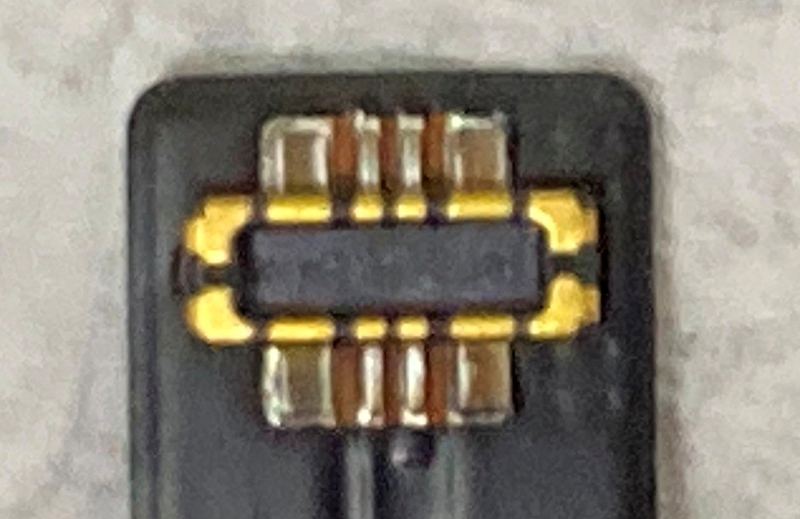

　撮影したものです。左は発送時　右側が初期不良で返送された写真です。

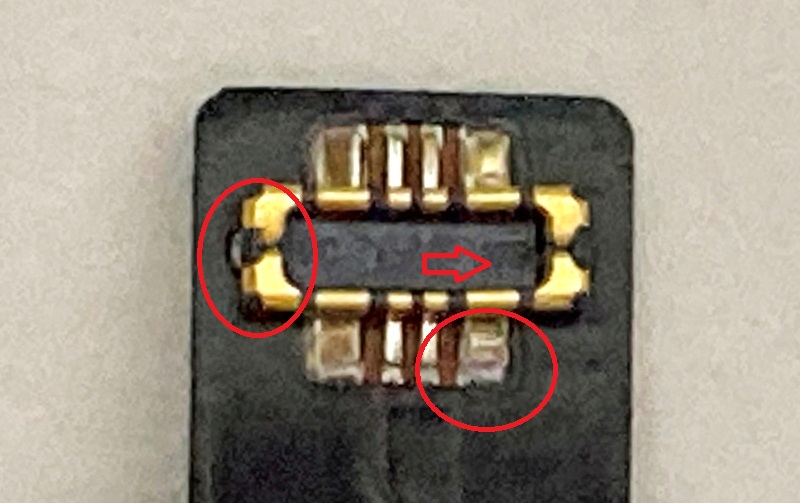

変形の拡大　数ミリ幅の小さなコネクターですが　+、-　の電極とチップ情報がこの小さなコネクターにあります。
ほんの小さな変形ですが　拡大すれば　けっして小さくないのがおわかりと思います。

②Pixel 3のバッテリー交換後に起動しない初期不良の報告

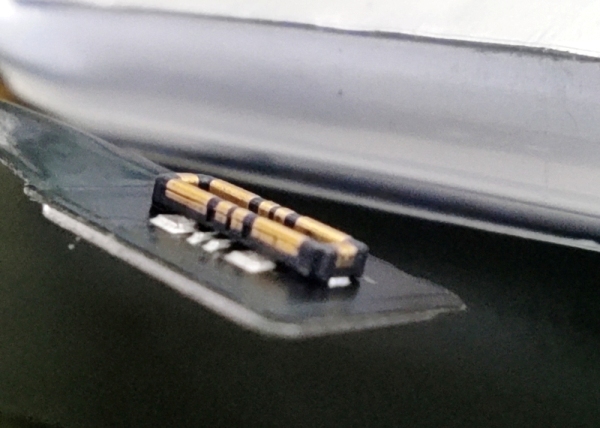

コネクター下部のはんだ剥離が原因です。コネクターの横からの
写真でわかりますが　ケーブルとコネクターは　はんだで繋がってます。
差し込む角度が真上よりずれた場合。念のため上から押す場合のわずかな
ひねった状態で　半田剥離が起こります。

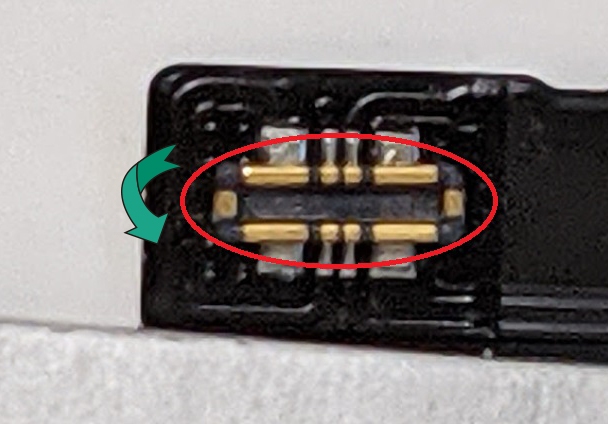

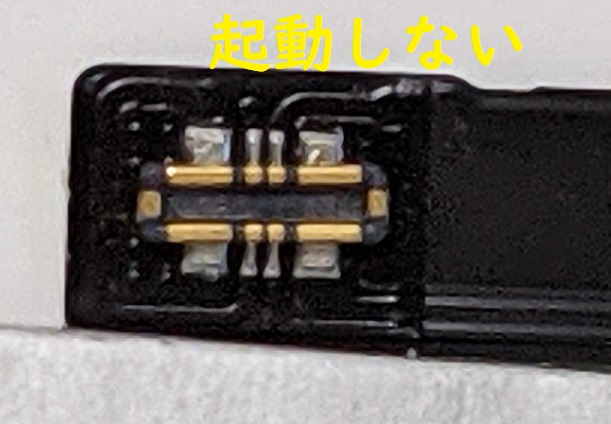

起動しない場合　下の画像のようにコネクターとケーブルは半田で接続されてますが
取付時のミスで半田剥離せています。小さなコネクターなので半田もわずかな量です。
慎重な作業が必要になります。構造を理解するだけで防げます。

チップ情報の　誤表示に気づいたのは　iPad Air/Air2 のバッテリーでした。バッテリーのコネクターをビス止め
するタイプです。前出の　テスターで確認作業中に　純正品のバッテリーが　Non Origina　と表示されました。
何度か試すと　Original の表示もされます。その誤差は　0.1mm程度で　ビス穴のアソビの範囲でも　誤表示が
あることに気づきました。知識も経験も豊富な　修理業者様に質問するとご存知で　Air/Ai2 は正しく表示するまで
組み替えるとの返答でした。それまで初期不良と言われた原因がすべて　わかった瞬間でした。それ以降に販売した
iPad のバッテリーでは　コネクターの調整で　すべて解決しています。これと同じように　Mac　や　Surfaceの
バッテリーも不具合の原因は　このコネクターの接触不良が　99％です。

・充電容量が　80％までしかならない・・・ほぼあり得ません
これも誤表示の可能性が99.9%です。
スマホの認識に不具合がある場合　充放電を繰り返すうちに　正常になる場合も多いです。。（キャリブレーション）
あるスマホで実際に確認した際には　充電はしてるのに　表示はずっと１％のままでした。
充電が終わって（電流が0）電池の電圧を計測すると 4V程度しか充電されてません。基盤で直接
充電すると4.3V程度まで充電して　電流が0になりました。再度取付すると　容量が100％の表示に
なりました。その後　正常かどうかは確認はしていません。
ただ　実際に当社でも80％までしか充電できないことがありました。
それは　5Ｖ3Ａで充電した際で　その後　4.4Ｖ１Ａで再度充電すると　100％まで行えました。
充電の方法にも　原因があるかもしれません。

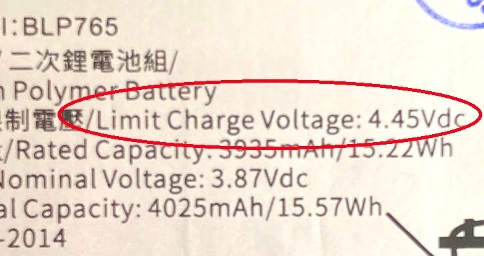

多くのバッテリーには　4.4V以下で充電するように記載されてます。ワイヤレス充電は　9Vで充電します。
急速充電、ワイヤレス充電は便利ですが　バッテリーには何一つ　プラスにはならないと思います。
バッテリーの品質は　使用されてるセルの品質です。サムソン。LGが一級品でそれ以外のメーカーと言われてました。
純正品のほとんどは　この2社製のセルが使用されてると思います。
この80％しか充電してないかの確認は　上の　充電曲線で大まかにはわかります。
80％の場合は　電圧が　4.0～4.1Vです。バッテリーのコネクターにテスターを充てて電圧を計測すれば　80％の
表示が正しいかの判断できます。

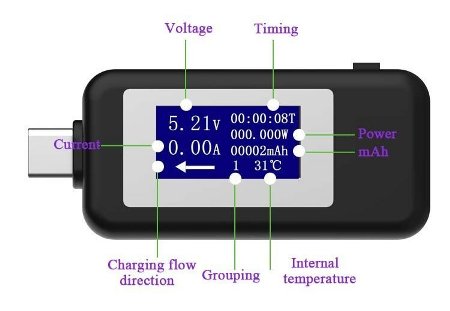

意外に誤差の少ない　容量の計測できる　機器です。使用上の注意ですが　バッテリーには過放電保護回路
があるため　セルは3.5Vでもコネクターでは0Vの表示になります。通常の計測では3.5Vから4.25Vあたりまで
の容量の表示になります。バッテリーの完全放電の確認が意外に面倒です。セルの電圧が0Vを確認して　充電を
開始しないといけません。表示が正しいか気になる場合はお勧めです。誤差２～３％と聞いてます。
クレームの前にご確認ください。
